JF系列絕緣法蘭

概述：

? ? ? JF系列絕緣法蘭是由法蘭、絕緣襯套、O型密封封圈和短管等部分組成。

? ? ? 廣泛適用于石化、冶金、電力等部門的油、氣、水、埋地鋼制管道電化學 腐蝕防護，真正起到了絕緣保護作用。

?

特點：

? ? ? 結構緊湊、體積、有益于介質輸送管線使用由環氧板和橡膠形圈組成，以金屬端面螺栓連接，使用可靠。

?

技術參數：

? ? ? 絕緣法蘭制造、組裝、檢驗按SY/T0516-1997《絕緣法蘭設計技術規定》中的有關規定 透明溫度≤100℃適用介質：油、氣、水

?

?

產品規格：

DN25-DN400

壓力范圍：PN1.6MPa-PN16MPa

水壓試驗：按介質壓力的1.5倍進行

電絕緣試驗：兩法蘭之間應無短路現象，且測得的電阻值應 不小于500KΩ

?

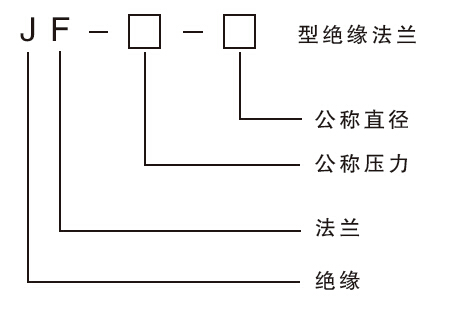

產品分類及型號表示方法：

?

?

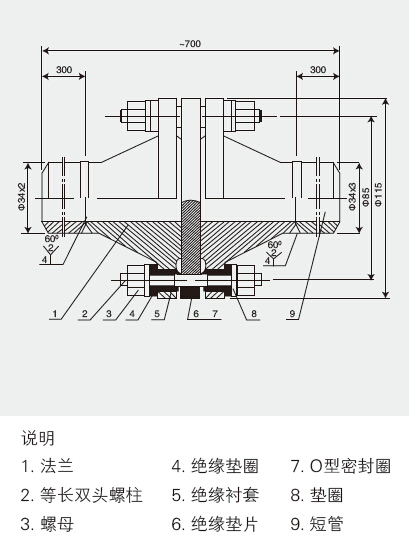

JF系列絕緣法蘭外形尺寸及零部件圖：

JF系列絕緣法蘭選型要求

?

?

?

?

?

安裝使用須知：

? ? ? 在安裝和焊接絕緣法蘭時，必須進行打壓試驗，保證絕緣零件無任何損壞和滲漏現象。

? ? ? 用500V兆歐表對兩法蘭間絕緣檢查，應無短路現象，測得電阻值不小于500KΩ。 密封面上不得有肉眼可見的機械操作。必須保持絕緣漆良好，以防接地。

?

訂貨要求：

? ? ? 應按產品分類和型號填寫。 ? ? ? ? ??

? ? ? 如有特殊要求應事先與我廠取得聯系，并提供詳細數據參數。
