用途
? ? ? 電磁流量計是一種測量導電介質體積流量的感應式儀表，適用于測量大于5us/cm導電液體的體積流量，可廣泛應用于石油、化工。冶金、自來水等領域的源水、凈水。污水以及其他導電液體的流量計量。本廠生產的一體型電磁流量計是采用隔爆設計和普通型設計。防爆標志為dm ll BT4。
?
特點
測量管內無活動及阻流部件，無壓力損失。
測量不受液體的密度、粘度。溫度、壓力和電導率變化的影響。
選用不同襯里材料及電極材料，具有良好的耐腐蝕性和耐磨性。
低頻矩形波勵磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
轉換器設計成小型低功耗模塊，耗電僅0.3瓦。
轉化模塊安裝在傳感器的接線盒內即將傳感器與轉換起組裝一體省去傳感器與轉換器之間的連接電纜安裝簡單方便。它與顯示儀表的連接只用雙芯屏蔽電纜，用戶十分方便。
用戶不需要做任何調試。不可自行拆卸以免破壞密封性能。出廠時已做好防水性能測驗。
?

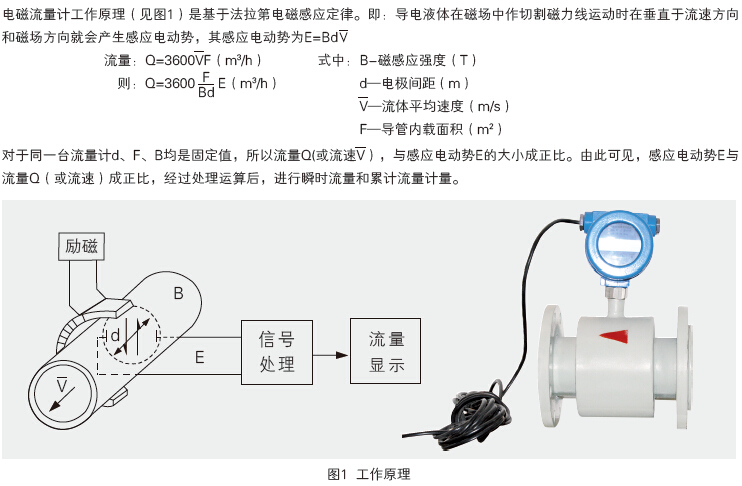

工作原理
?
?
?

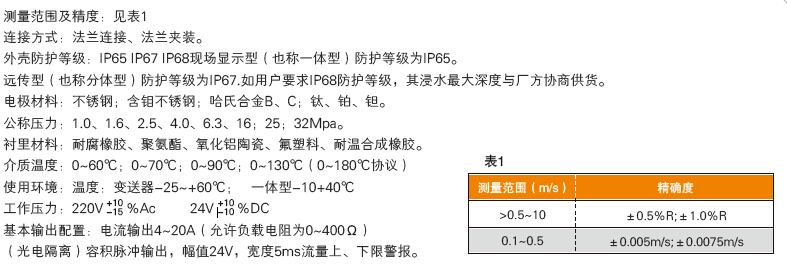

主要技術參考
?
?
選型參數及型號標記
作為工業用流量?jī)x表，設計單位在為用戶選型時，請認真核對對被測介質和工藝參數，以保證選型正確
適用流量范圍的確定
儀表口徑的選擇是根據流量范圍確定的。對于電磁流量計，一般選擇在流量信號信號較強而流量?jī)x表有能長期穩定工作的場合。

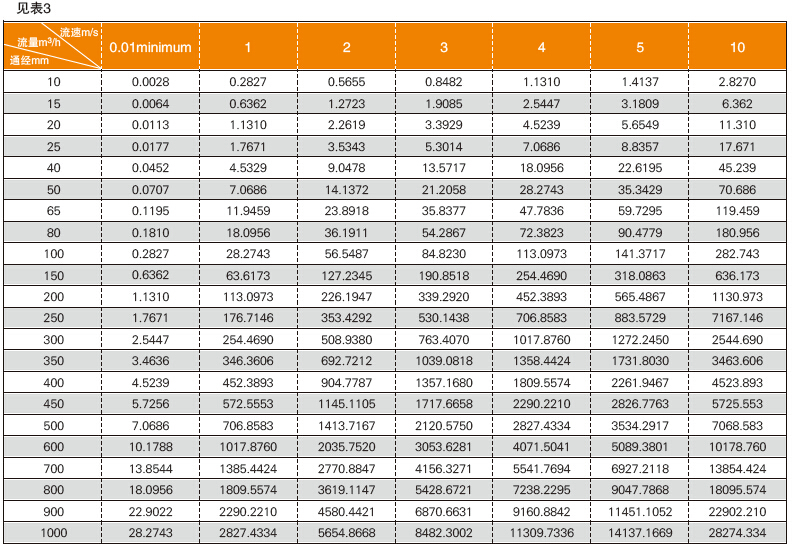

建議您可根據流速流量對照表（表3）再參考實際的工況條件選擇您的儀表口徑，最好流速在0.5~5m/s范圍.這樣有利于儀表的正常使用。
襯里和介質的選擇
電磁流量計除須確定口徑、流量范圍外，要提高其經濟實用性還要選擇傳感器的襯里，配套電極相關條件。設計單位可根據不同用戶的介質不同選擇不同的襯里、電極等（參表2、參表4）
壓力及使用情況
電磁流量計除確定了上述情況外，還要選擇工況壓力（表5）、安裝形式、外殼防護等級、防爆要求、輸出配置等使用情況和條件?，F(xiàn)場顯示適用于現場使用環境較好的室內。遠傳型適用于傳感器使用環境較惡劣、管道震動較大的場合。請您參照儀表型號標記來選擇。
?

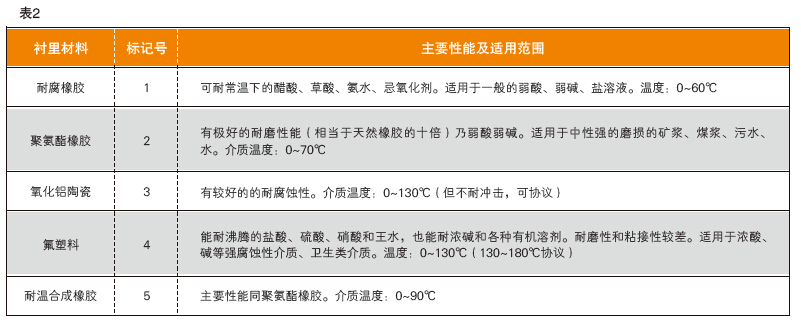

襯里材料的性能及適用范圍
?

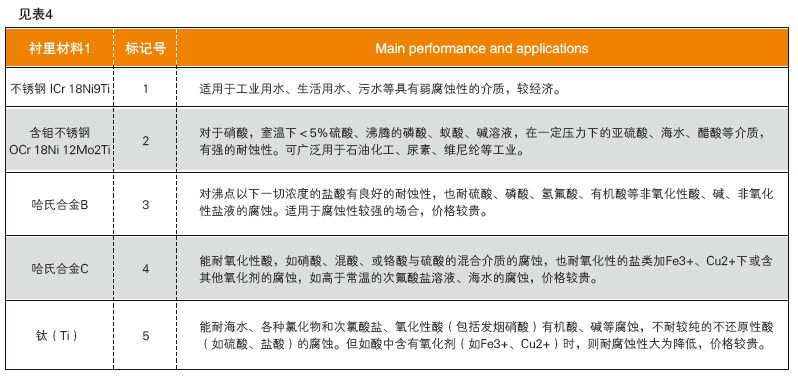

電極材料的性能及適用范圍
?
?

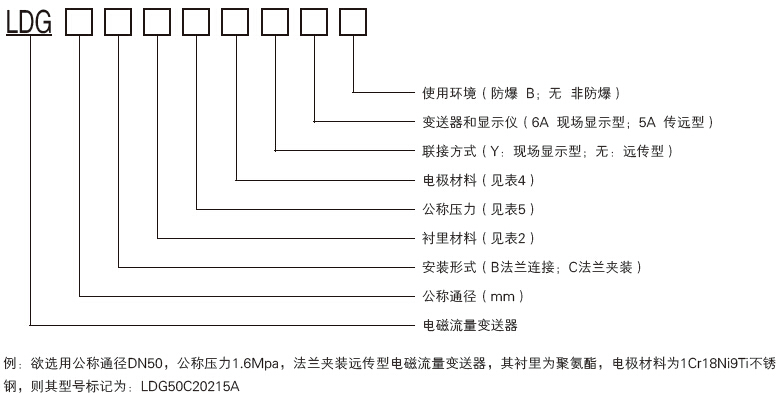

型號標記
?

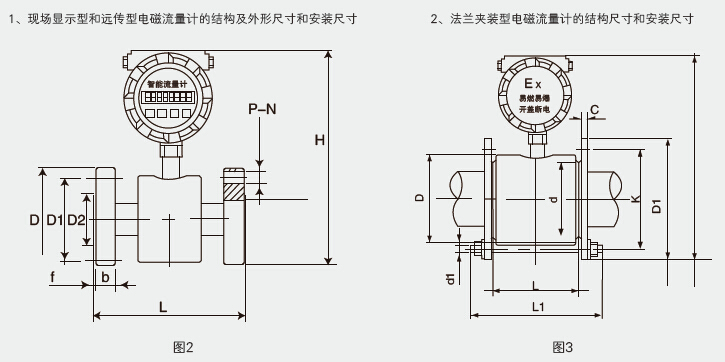

結構與安裝
?
?

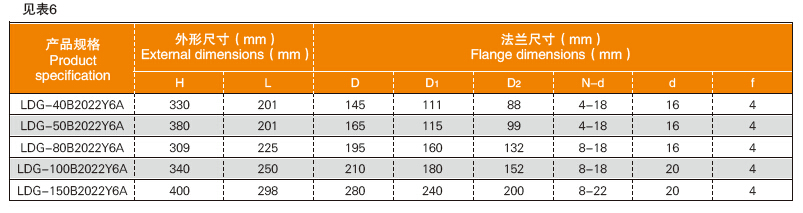

法蘭連接電磁流量變送器
?

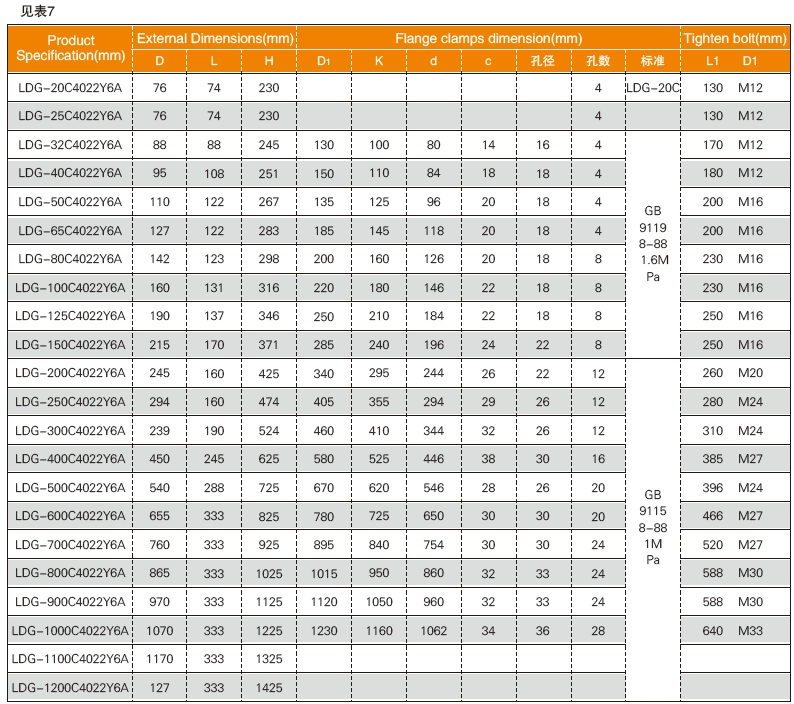

法蘭夾裝電磁流量變送器
