概述
? ? ? UQK型磁球液位控制開關系列可廣泛用于石油、化工、醫藥、冶金、電力等工業部門中的開口容器和受壓容器的液位，進行控制報警的液位開關，特別是對地下貯槽的液位測量尤為理想。
?
特點
? ? ? 結構簡單、安裝方便，可適用于強腐蝕性介質液位的測量，可進行遠傳報警或自動控制，觸點在通斷時不產生火花，安全可靠。
?
工作原理

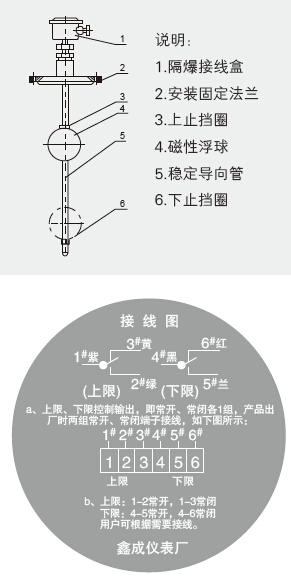

? ? ? UQK型磁性浮球游人閏控制開關是由磁性浮球、穩定導管、干簧管開關、隔爆接線盒和安裝固定組件構成。磁性浮球隨被測液位的變化而上下移動時，從而使穩定導管內的干簧觸點瞬時通（或斷）輸出相應的控制信號。
?
?
?
技術參數
介質比重:＞0.6g/cm3
介質溫度:-20℃~130℃
介質壓力:0~2.5Pa.S
介質粘度:0.07Pa.S
控制靈敏度:10mm
輸出觸點容量:DC24V＜30W
觸點壽命:5X104次
浮球尺寸:￠100（可根據用戶自行選擇）
穩定導管:￠25x2
法蘭標準:DN100 DN125 DN150
安裝板:160X60X2支架
?
?
安裝使用說明
? ? ? 安裝時，請檢查磁性浮球穩定導管的外面，不應有彎曲，碰傷和裂紋等缺陷，磁性浮球應能在穩定導管中自由無阻礙的滑動。防爆接線盒應完好無損，上蓋應堅固?？捎萌f用表按給定的接線圖，配合磁性浮球上下移動，檢查開關的通斷是否正常。調節好上、下止檔圈的位置并緊固。
?
?
UQK型磁性浮球液位控制開關選型要求
