16位MSP430超低功耗單片機
7點儀表系數非線性修正
瞬時流量/累積流量同時顯示
現場顯示/電池供電連續工作6年不須更換
現場顯示/二線制標準電流信號遠傳
貼片器件/高可靠性/強抗干擾能力
密碼組態/防止無關人員誤操作
?
用途及特點

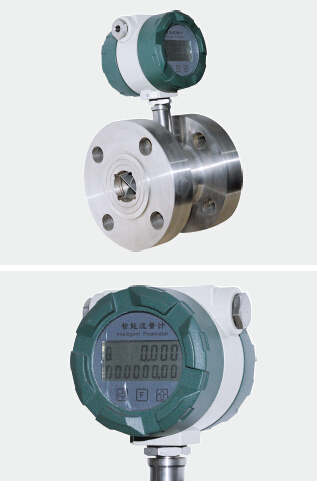

? ? ? 智能渦輪流量計/智能渦輪流量變送器是采用先進的超低功耗16位單片機（美國TI公司MSP430）和獨特的軟件技術結合硬質合金耐磨軸承渦輪傳感器開發出來的傳感器與顯示積算一體化的新型流量?jì)x表。與傳統的渦輪流量傳感器和二次儀表組成的測量系統相比，本儀表具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高，不受外界電源影響、成套成本低等明顯優點，智能流量變送器采用二線制4-20mA信號輸出，同時現場顯示累積流量和瞬時流量，特別適合與顯示儀、工控機、DCS等計算機控制系統配合使用。產品可廣泛應用于石油、化工、食品等行業液體的高精密流量測量。

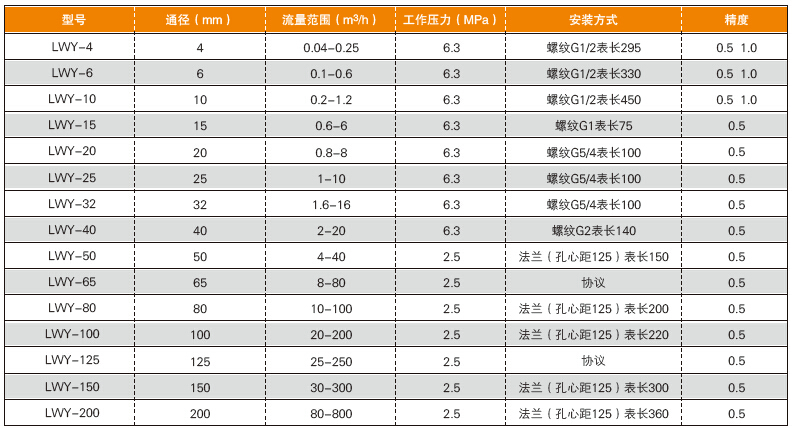

技術參數
介質溫度：-20℃~+120℃
環境溫度：0℃~+50℃（-20℃可協議定貨）
精確度：±0.5% 1%
流量計電源+3.0V鋰電池10Ah（內裝）可連續工作6年
變送器4-20mA二線制輸出 負載500歐
雙排LCD顯示累積流量（8位） 瞬時流量（6位）
對累積流量、儀表系數進行掉電保護，保護時間大于10年
?
儀表安裝
儀表的安裝方式根據規格不同采用螺紋、法蘭連接。
儀表可水平、垂直、傾斜安裝，液體應充滿管道，不得有氣泡。
安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致且上游直管段應≥20DN，下游直管段應≥7DN(DN為管道內徑)。
儀表應遠離外界電磁場，如不能避免，應采取必要的屏蔽措施。
儀表露天安裝時請安裝防雨罩。
流量計使用方法
? ? ? 用戶安裝好流量計后，擰開后蓋，插好電池電源線。LCD將顯示初始字符，大約3秒后，即可正常工作。更換電池時，先拔
下電池電源線，再換電池板，插上電池電源線即可工作，原累積流量及儀表系數都不變。
?
?
流量變送器使用
流量計算公式
Q=(1-4)Qf/16 式中Q-----實際流量（單位m3/h） Qf-----瞬時流量上限（單位m3/h） I-----輸出電流（mA）
供電電壓與最大負載電阻關系
Rmax=(U-12)/0.02-50 式中Rmax-----最大負載電阻Ω U-----供電電壓V
供電電壓15-30V
變送器接線：紅線---+24V；蘭線（或黑線）---0V不可錯接
顯示方式：同流量計

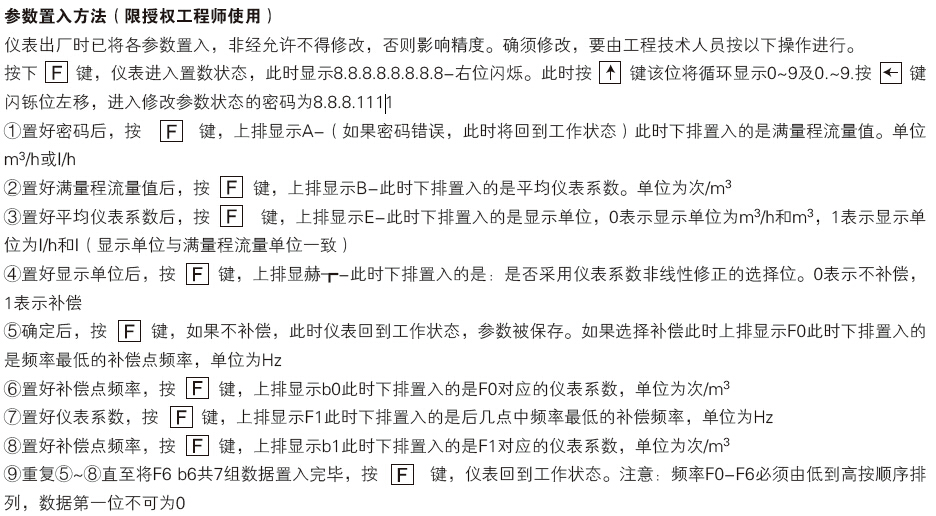

參數置入方法：同流量計

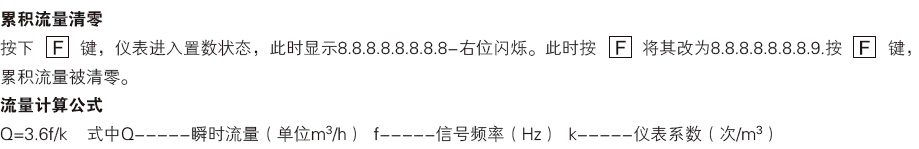

累積流量清零：同流量計
